replicationEZ で複製履歴情報を取得した後で、その情報をチャートで表示することができます (1 回につき 1 つのデータベース)。
複製履歴チャートの作成方法
複製履歴チャートを作成するには、メイングリッドでデータベースを右クリックし、コンテキストメニューの [複製履歴のロード] をクリックします。または、[複製履歴パネル] でデータベースをロード済みの場合は、それらのいずれかを右クリックしてコンテキストメニューの [複製履歴のロード] をクリックすることもできます。

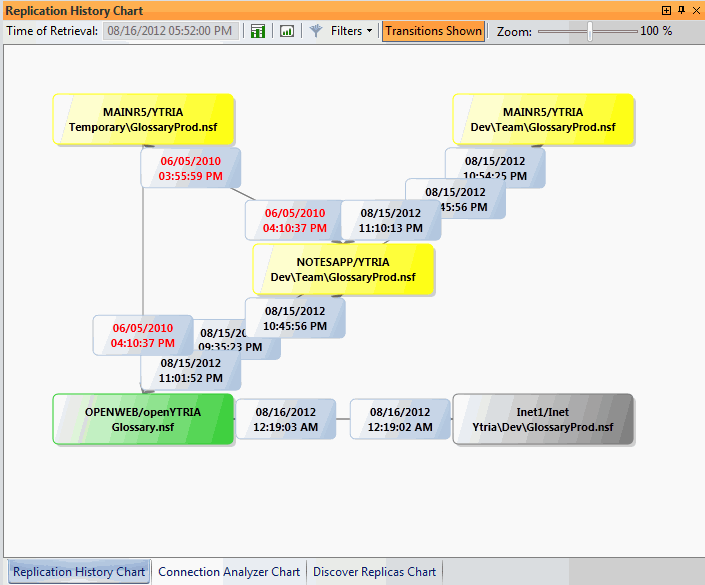

ロードされると下に示すようなチャートが [複製履歴チャート] パネルに表示されます。大きいノードはそれぞれデータベースレプリカを表します。小さいノードはトランジションです (前回の複製日時が表示されます)。線はレプリカ間の複製リンクを表します。
複製履歴チャートのオプション
複製履歴チャートには次のオプションがあります。
チャートフィルタ: 表示を簡素化するために、フィルタを使用してチャートからレプリカを削除できます。
- サーバー名でフィルタ
- サーバーデータベースノードでフィルタ
- 日付でフィルタ

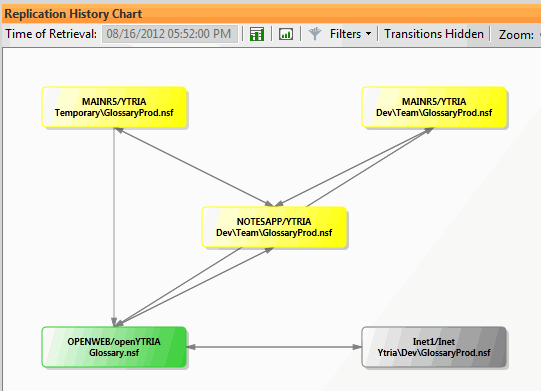

トランジション表示／非表示トグルボタン: このボタンが [非表示トランジション] に設定されている場合は、(次の画像に示すように) 複製時刻ノードは表示されません。
[チャートの再構築] ボタン: このボタンは、メイングリッドの現在の選択に基づいて複製履歴チャートを再構築します。
[チャートの書き出し] ボタン: このボタンは表示された複製履歴チャートを .bmp または .png のイメージファイルとして書き出します。

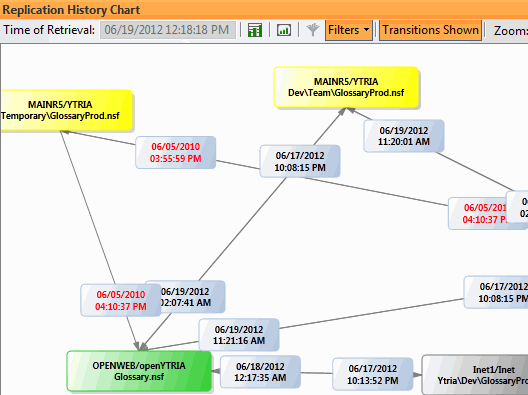

複製履歴チャートのカラーコード
[複製履歴] パネルのデータベースとトランジションノードでは、より多くの情報を提供するために次のカラーコードを使用しています。
データベースノードの色
- 緑色は、サーバーがアプリケーションのバックエンドに現在ロードされていることを示します。
- 灰色は、サーバーがアプリケーションのバックエンドに現在ロードされていないことを示します。
- 黄色は、サーバーがアプリケーションのバックエンドに現在ロードされているが、除外サーバーリストに含まれていることを示します。
トランジションノードのテキストの色
- 黒はトランジションノードのデフォルトのテキストの色です。
- 赤はトランジションに表示されている日付が、1 か月よりも前であることを示すために使用されます。
 |
