接続分析チャートの使用方法

チャートを表示するには、最初に接続分析スキャン ([ツール] > [接続の分析...]) を実行する必要があります。接続分析スキャンは [データベース] パネルで現在開いている任意のサーバーで実行できます。
スキャンが完了すると、[接続の分析...] パネルグリッドのデータベース行を選択するだけでその接続に基づいたチャートが表示されます。

接続分析チャートのオプション

複製履歴チャートには次のオプションがあります。

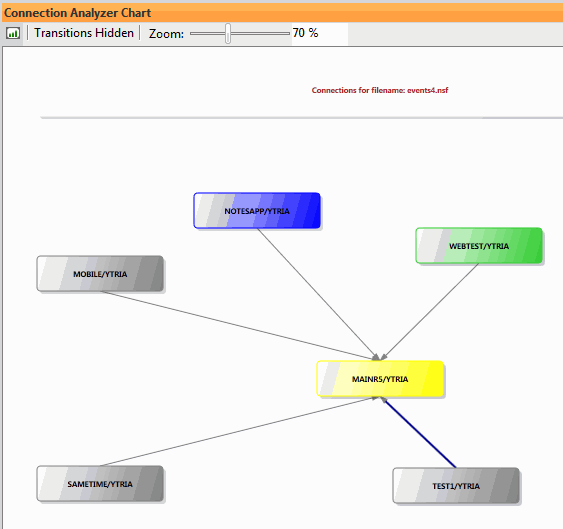

トランジション表示／非表示トグルボタン: このボタンが [非表示トランジション] に設定されている場合は、次の画像のようにプッシュ/プルノードは表示されません。

[チャートの書き出し] ボタン: このボタンは表示されたチャートを .bmp または .png のイメージファイルとして書き出します。

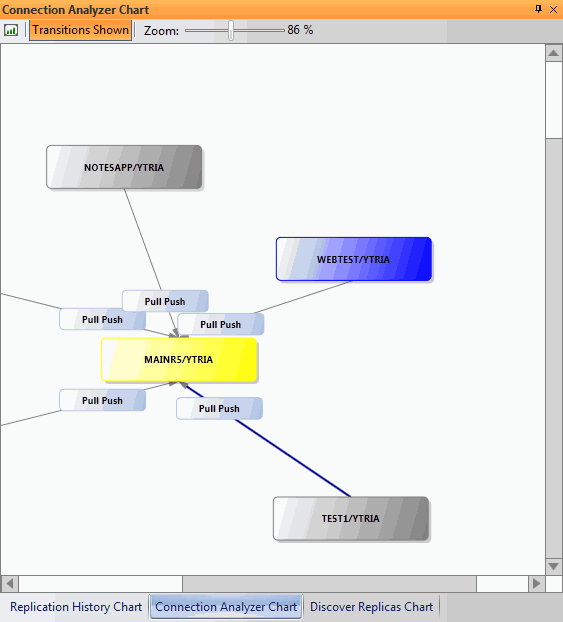

接続分析チャートの色

サーバーノードの色
青色は接続分析スキャンの際に選択されたサーバーであることを示すために使用されます。
緑色は、サーバーがアプリケーションのバックエンドに現在ロードされていることを示すために使用されます。
灰色は、サーバーがアプリケーションのバックエンドに現在ロードされていないことを示すために使用されます。
黄色は、サーバーがアプリケーションのバックエンドに現在ロードされているが、除外されたサーバーのリストに含まれていることを示すために使用されます。

トランジション矢印の色
灰色はトランジション矢印のデフォルトの色です。
青色の矢印は、主要なトランジション (接続分析グリッドで選択された線で表されるトランジション) を示すために使用されます。
